MéTRIK Engineering

Del boceto al plano firmado.

Ingeniería mecánica con plazo comprometido: primera versión en 24 horas.

Cotización
Dentro de 3 h hábiles
Primera versión
24 h

El reloj de las 24 horas arranca cuando recibimos tus insumos completos. Cómo se cuenta.

Enviar mi encargo

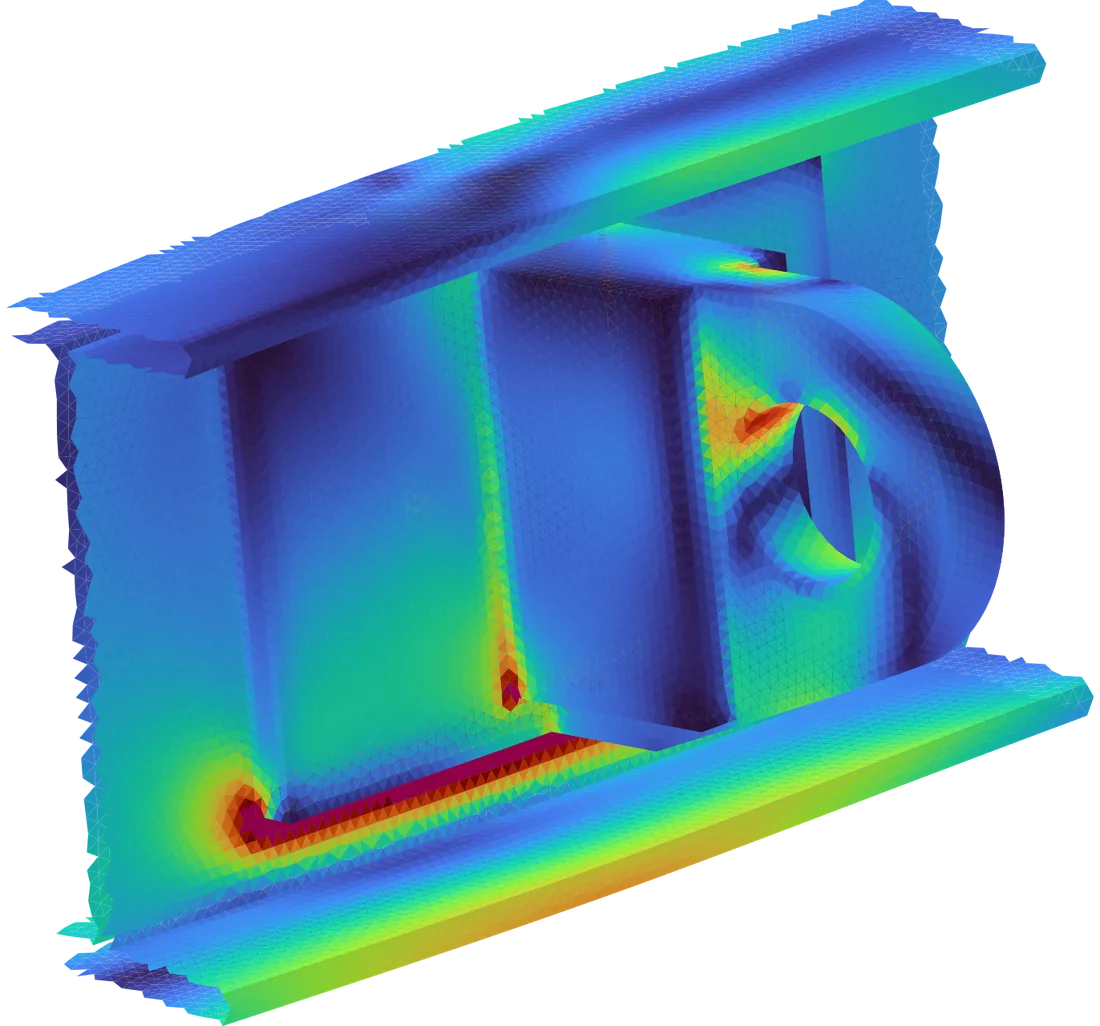

Mapa de esfuerzo von Mises sobre el modelo sólido de una unión soldada, calculado por elementos finitos: la escala va del azul en las zonas descargadas al rojo en el pie del refuerzo.

Revisó y firmóIng. mecánico · matrícula COPNIA

Cinco paquetes, alcance cerrado

Incluye
  • Layout acotado de la planta, la estación o el área.
  • Una lámina con cotas, referencias y convenciones.
  • Dos rondas de ajuste.
DXFPDF
Incluye
  • Modelo 3D del conjunto.
  • Tres renders para presentación.
  • Lámina de vistas.
  • Dos rondas de ajuste.
No incluye
  • Firma del ingeniero sobre el render.
STEPPDF
Incluye
  • Layout de la estación y trazado de la red.
  • Diagrama P&ID.
  • Modelo 3D y renders.
  • Dos rondas de ajuste.
STEPDXFPDF
Incluye
  • Planos de taller con despiece.
  • Detalle de soldadura.
  • Lista de materiales.
  • Dos rondas de ajuste.
No incluye
  • Memoria de cálculo firmada, que es un paquete aparte.
DXFPDF
Incluye
  • Dossier de calidad compilado bajo ISO 3834 y ASME IX.
  • Trazabilidad de los documentos del proceso de soldadura.
  • Índice navegable y versión para entregar al cliente final.
PDF

Entregamos en STEP, DXF y PDF. No entregamos archivo nativo de SOLIDWORKS.

Así se ve una entrega

Cuatro láminas de encargos reales: cómo queda el recinto, cómo funciona la red, qué aguanta la estructura y cómo se fabrica cada pieza en el taller.

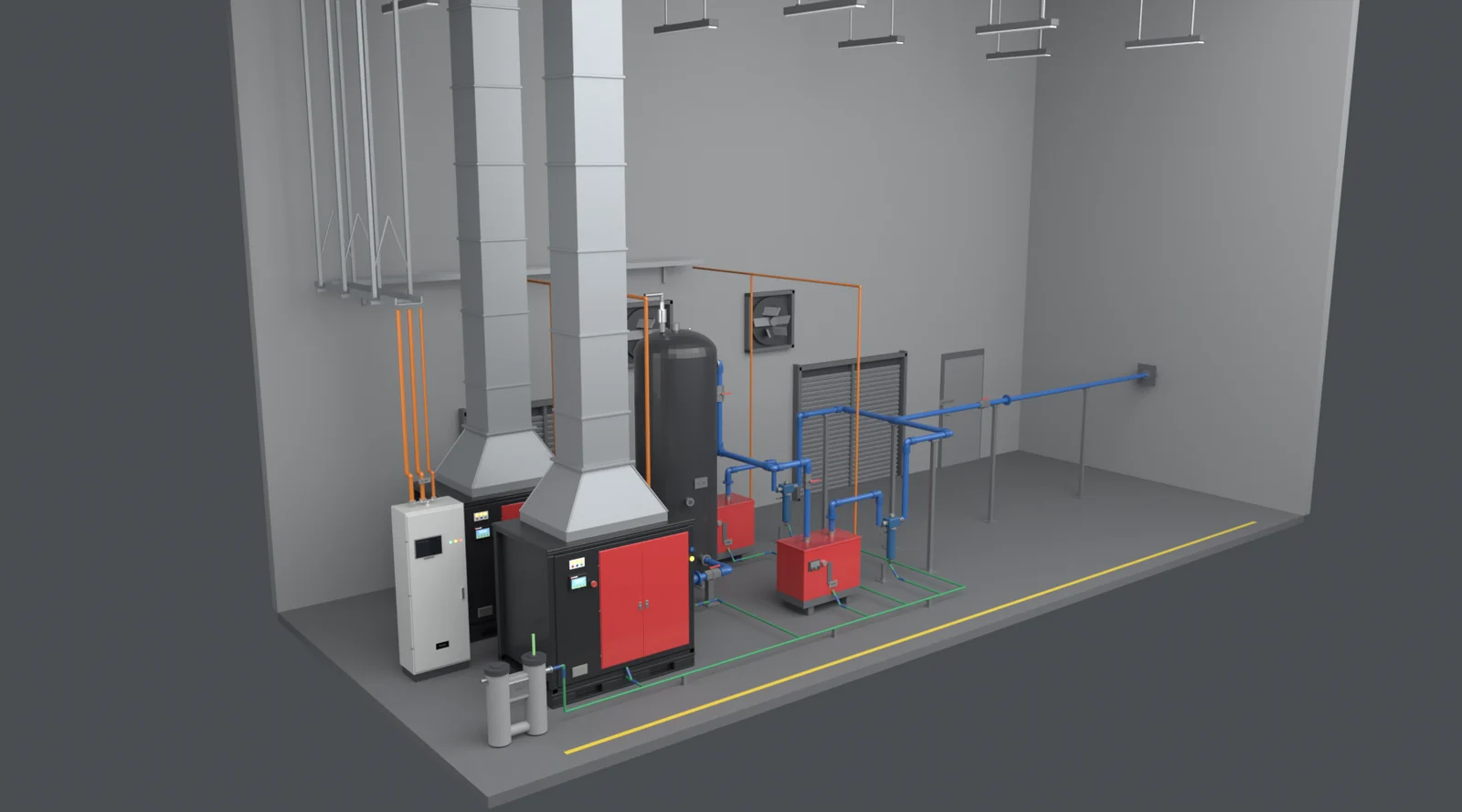

Render de una sala de compresores: dos unidades con sus campanas de extracción, tanque pulmón, secadores, filtros y el circuito de aire en tubería azul hasta la salida al taller.
Lámina 01

Estación de aire comprimido

Modelo 3D del recinto y de los equipos con medidas de ficha, circuito de distribución resuelto y render de presentación. Ver en tamaño real

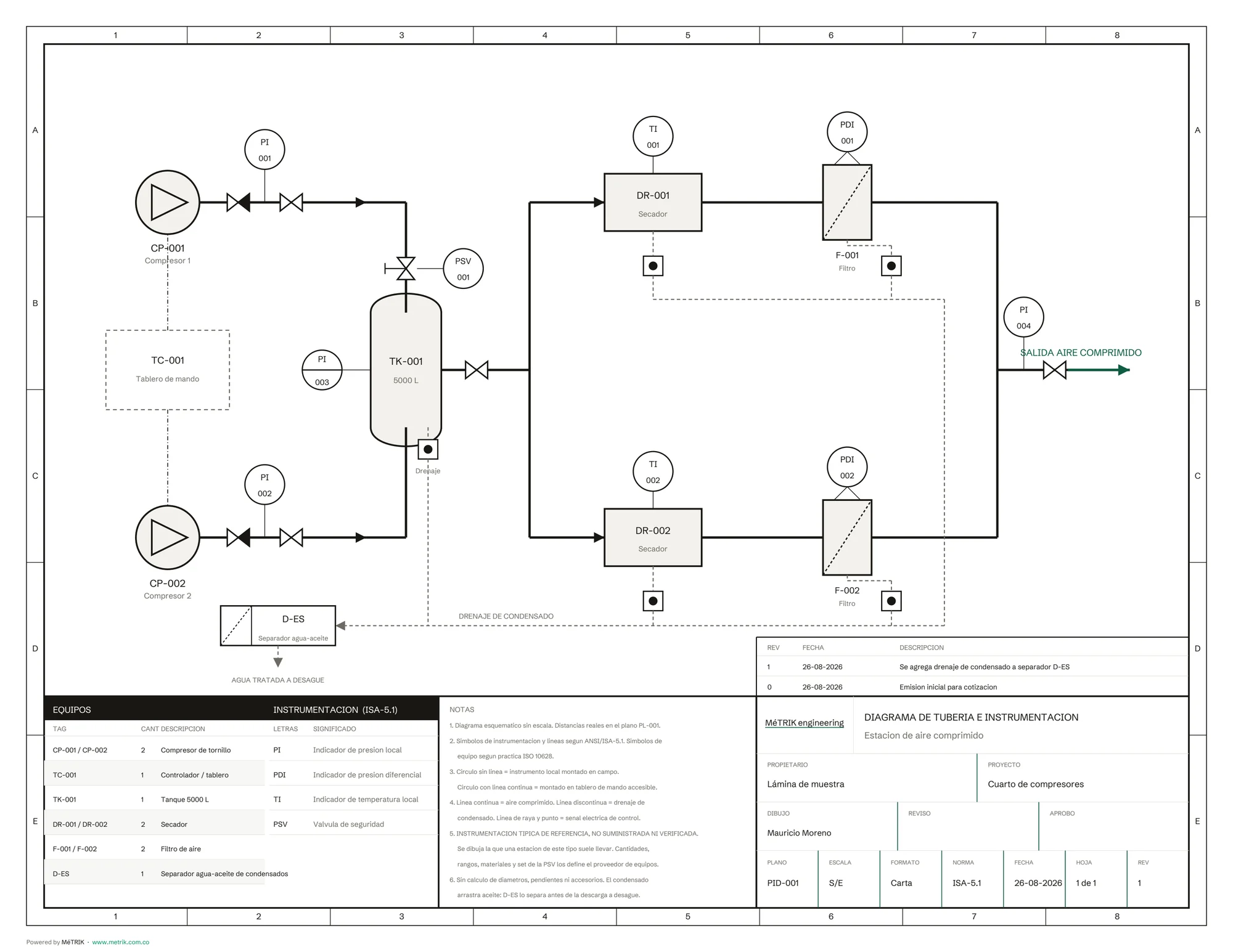

Diagrama de tubería e instrumentación de una estación de aire comprimido: dos compresores de tornillo, tanque pulmón, dos secadores con sus filtros, separador agua-aceite, instrumentos según ISA-5.1 y la salida de aire al taller.
Lámina 02

Red de aire comprimido

Diagrama de tubería e instrumentación con simbología ISA-5.1: equipos, instrumentos, línea de drenaje de condensado y lista de tags. Ver en tamaño real

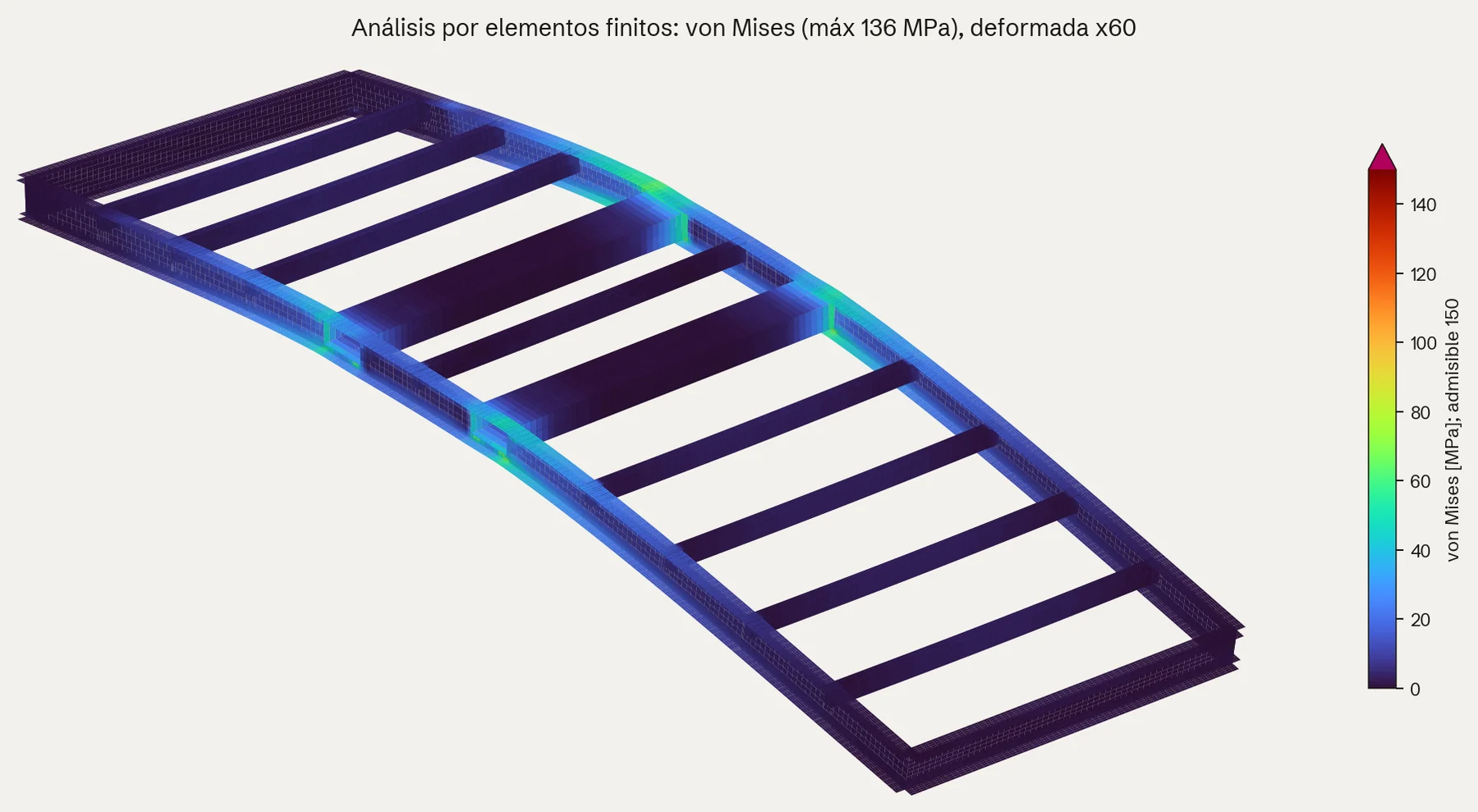

Mapa de esfuerzo von Mises sobre una plataforma metálica deformada bajo el paso de un montacargas, con la escala de color en megapascales y el valor admisible del material.
Lámina 03

Análisis por elementos finitos

Mapa de esfuerzo von Mises sobre la estructura deformada para el caso de carga crítico, contra el admisible del material. Con memoria de cálculo firmada, se cotiza aparte. Ver en tamaño real

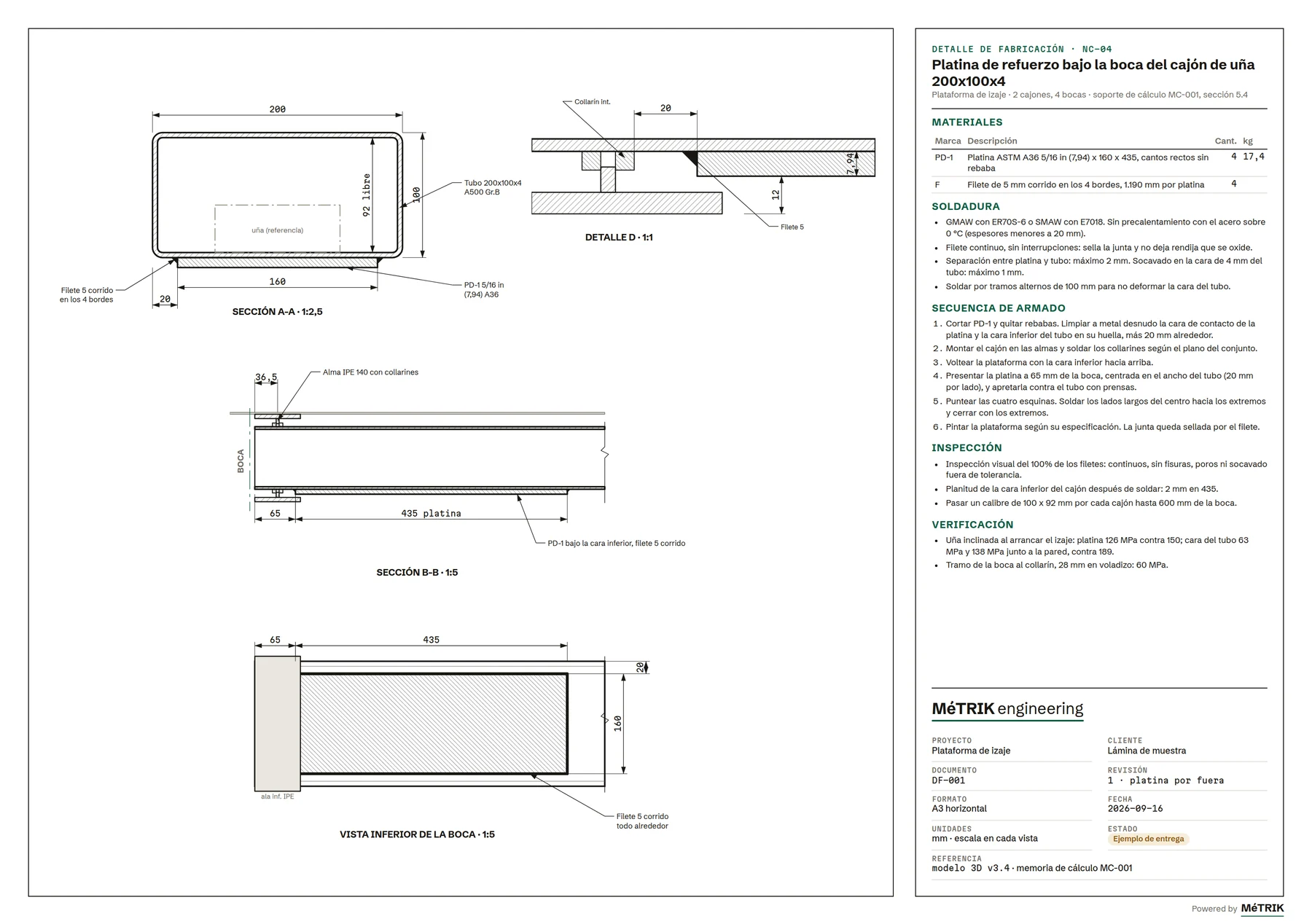

Lámina A3 de detalle de fabricación: tres secciones acotadas de una platina de refuerzo soldada bajo un tubo estructural, con lista de materiales, especificación de soldadura, secuencia de armado y criterios de inspección.
Lámina 04

Detalle de fabricación

Secciones acotadas, lista de materiales, especificación de soldadura, secuencia de armado y criterios de inspección para el taller. Ver en tamaño real

Láminas de muestra. Los datos del cliente y del proyecto se retiraron del rótulo.

Quién firma

Revisó y firmó

Cada entrega la revisa y la firma un ingeniero mecánico con matrícula profesional COPNIA, y se firma solo lo que el ingeniero revisó personalmente.

La memoria de cálculo firmada es un paquete aparte. El render no se firma.

Cuéntanos qué necesitas

Escríbenos por WhatsApp con los insumos. El reloj arranca cuando estén completos.

Escribir por WhatsApp
Qué mandar para que arranque el reloj
  • Qué paquete necesitas, o cuéntanos el problema si no estás seguro.
  • Fotos, medidas, bocetos y fichas de los equipos.
  • Para cuándo lo necesitas y el NIT de tu empresa.

Si prefieres correo, escribe a mauricio.moreno@metrik.com.co con lo mismo.

Recibes la cotización dentro de las próximas 3 horas hábiles.

  • PASO 01Nos envías los insumos completos: fotos, medidas, bocetos y fichas de equipos.
  • 3 H HÁBILESRecibes la cotización con el alcance cerrado.
  • 24 HRecibes la primera versión. Incluye dos rondas de ajuste; lo que pase de dos se cotiza.

Si los insumos llegan incompletos, te decimos exactamente qué falta y el reloj arranca cuando lo recibimos.

Hora hábil es de lunes a viernes, de 8:00 a 18:00, hora de Colombia. Lo que entra después de las 18:00, un fin de semana o un festivo colombiano, arranca a las 8:00 del siguiente día hábil.

El diseño que nos encargas llega con su cadena de software documentada: herramientas pagadas o de código abierto, y te entregamos la constancia de origen junto con los planos.

Recibes STEP, DXF y PDF listos para fabricar: el encargo no le agrega a tu empresa ni una instalación ni una licencia que sustentar.
